TI CC1121 無線數傳模塊 LH

產品中心 > 無線數傳模塊 > TI CC1121 無線數傳模塊 LH

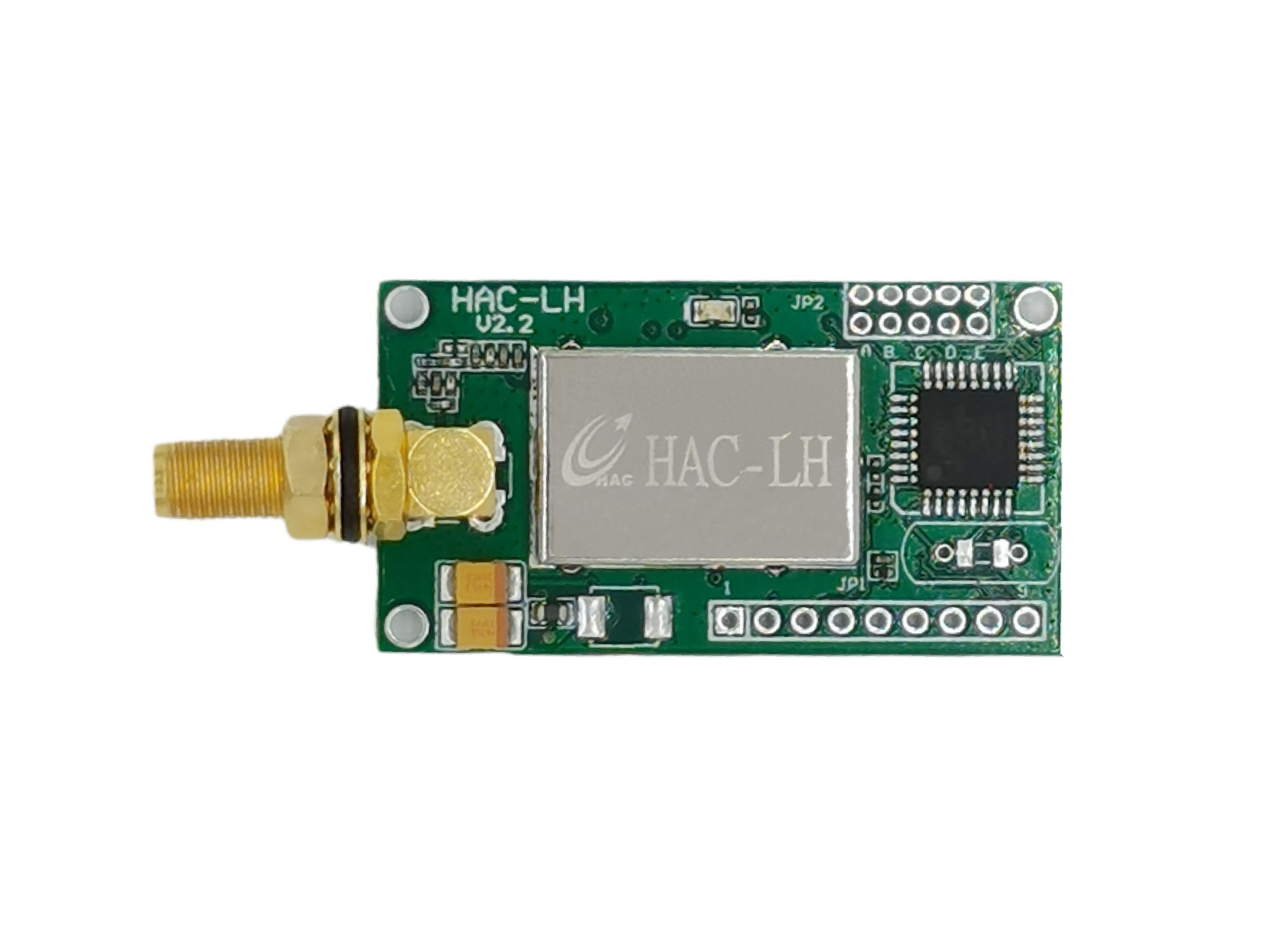

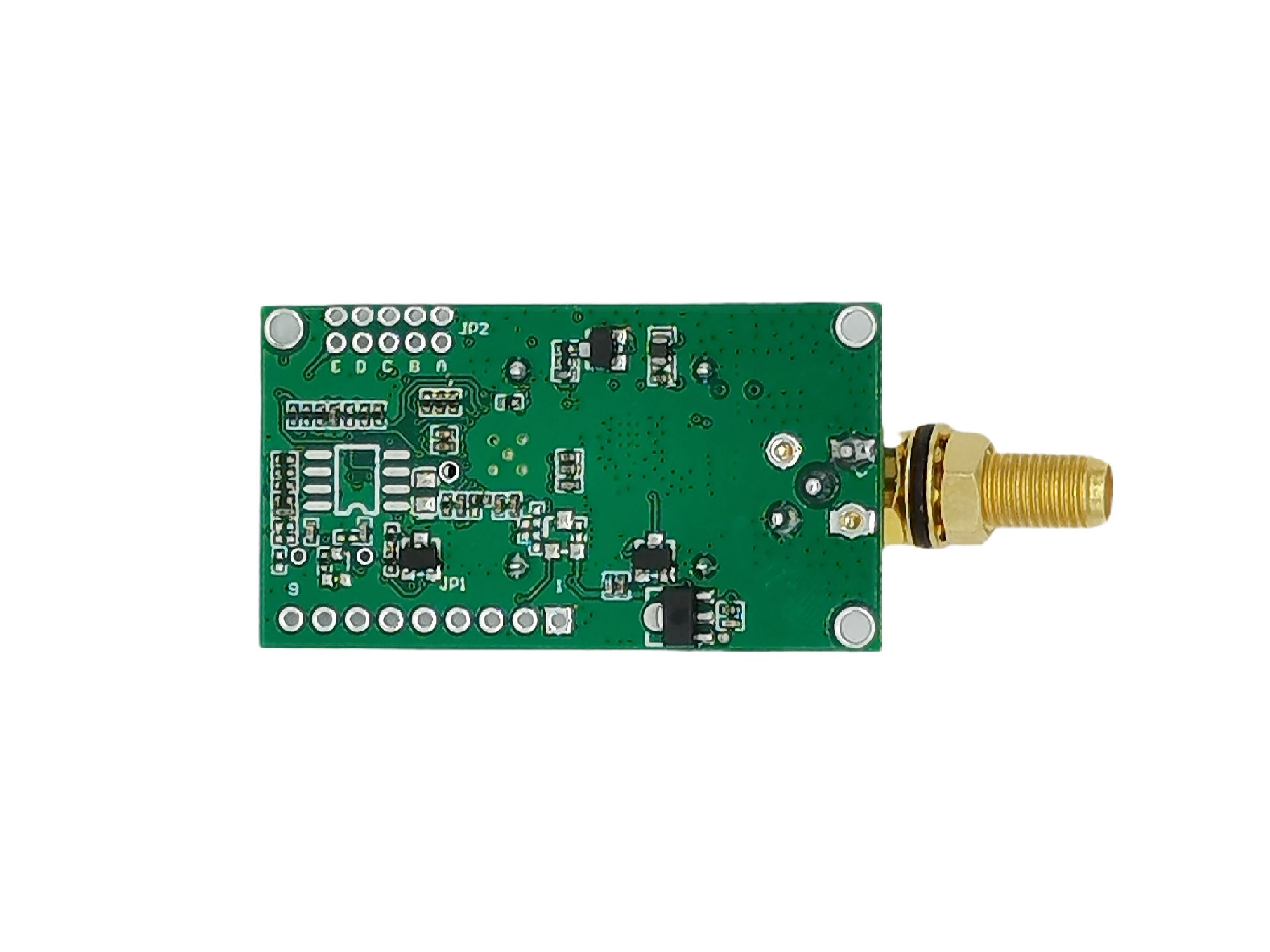

TI CC1121 無線數傳模塊 LH

產品型號：HAC-LH

　　HAC- LH的通信信道是半雙工的，最適合點對多點的通信方式，這種方式首先需要設 1 個主站，其余為從站，所有站都編一個唯一的地址。通信的協調完全由主站控制，主站采用帶地址碼的數據幀發送數據或命令，從站全部都接收，并將接收到的地址碼與本地地址碼比較，不同則將數據全部丟掉，不做任何響應；地址碼相同，則證明數據是給本地的，從站根據傳過來的數據或命令進行不同的響應，將響應的數據發送回去。這些工作都需要上層協議來完成，并可保證在任何一個瞬間，通信網中只有一個電臺處于發送狀態，以免相互干擾。

功能特點：

1.微功率發射，最大發射功率500mW。

2.工作頻率范圍470~490MHz。

3.高抗干擾能力和低誤碼率。

4.傳輸距離遠。

在開闊視距情況下，天線放置高度位置>2米,可靠傳輸距離可達2500m(BER=10-3/9600bps), 可靠傳輸距離大于5000m(BER=10-3/1200bps)。

5.透明的數據傳輸。

提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的假數據(所收即所發)。

6.多信道。

同一個頻段可以按照用戶需要提供多個信道，滿足用戶多種通信組合方式。

7.TTL電平,UART接口。

8.大的數據緩沖區。

接口波特率等于空中有效波特率,用戶可設置：1200、2400、4800、9600。數據格式為8N1/8E1/8O1用戶自定義，可傳輸大數據幀,用戶編程更靈活。

9.智能數據控制，用戶無需編制多余的程序。

即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中收/發轉換，控制等操作，LH480自動完成。

10.低功耗及休眠功能。

+5V供電，接收電流<50mA，發射電流<400mA，休眠電流<5uA。

11.高可靠性，體積小、重量輕。

采用最新EFM系列MCU，外圍電路少，可靠性高，故障率低。
