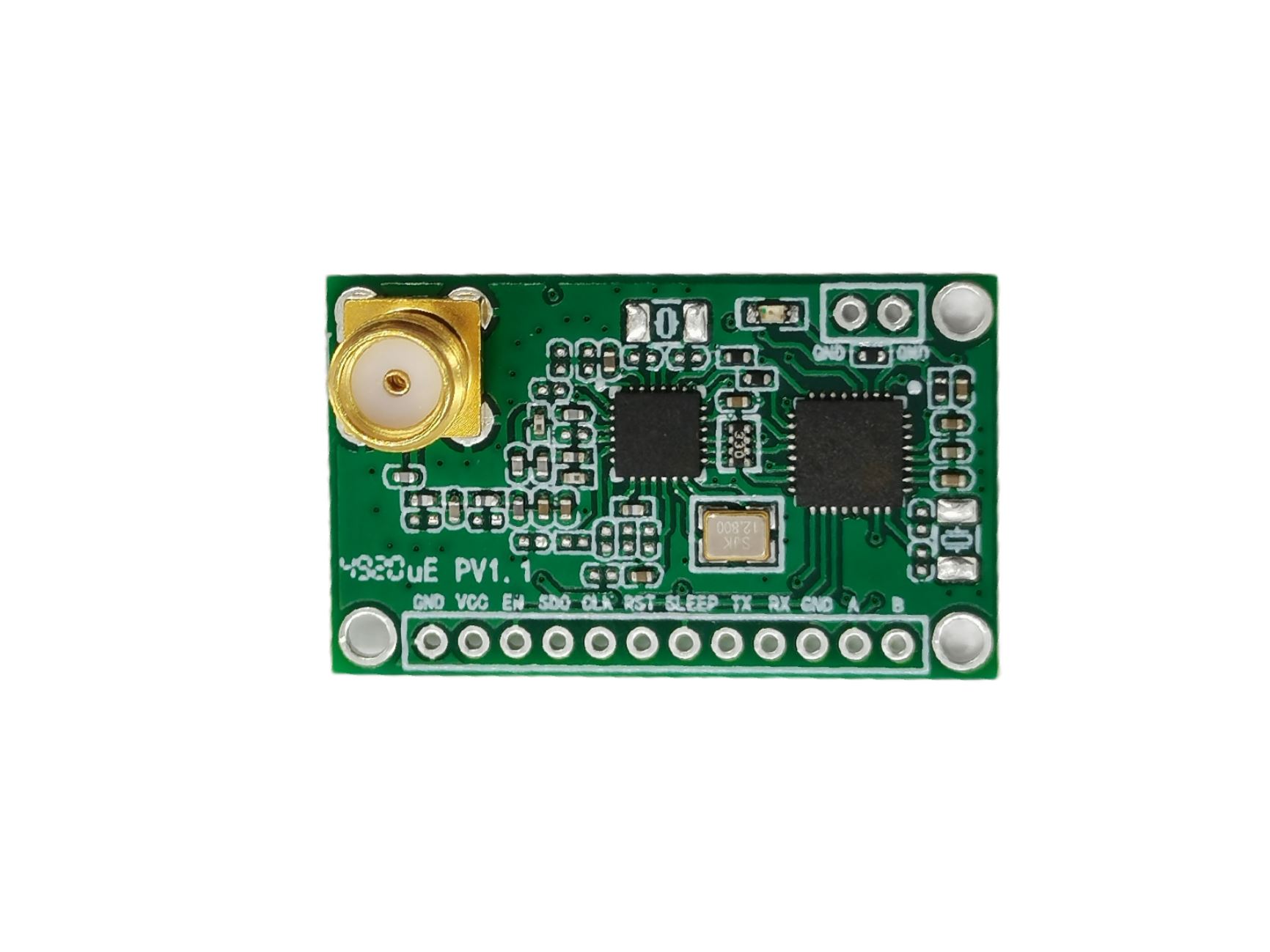

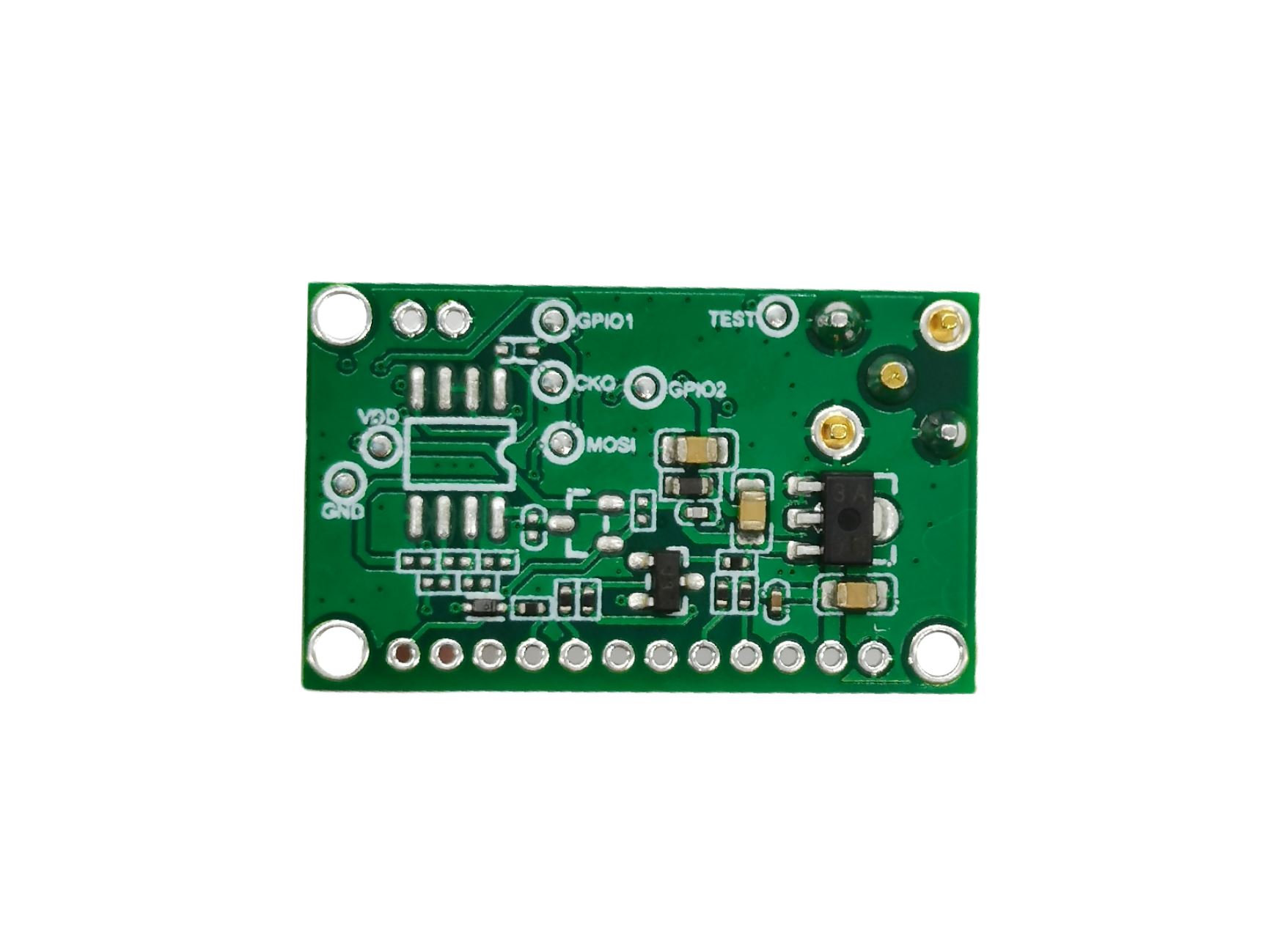

HAC08 無線數傳模塊 uE
HAC08 無線數傳模塊 uE
HAC-uE的通信信道是半雙工的，最適合點對多點的通信方式，這種方式首先需要設1個主站，其余為從站，所有站都編一個唯一的地址。通信的協調完全由主站控制，主站采用帶地址碼的數據幀發送數據或命令，從站全部都接收，并將接收到的地址碼與本地地址碼比較，不同則將數據全部丟掉，不做任何響應；地址碼相同，則證明數據是給本地的，從站根據傳過來的數據或命令進行不同的響應，將響應的數據發送回去。這些工作都需要上層協議來完成，并可保證在任何一個瞬間，通信網中只有一個設備處于發送狀態，以免相互干擾。
功能特點：
1. 微功率發射，發射功率可設置10mW(10dBm)/ 50mW(17dBm)/100mW(20dBm)。
2. ISM頻段,無需申請頻點。 工作頻率范圍430~452MHz。
3. 高抗干擾能力和低誤碼率
基于FSK的調制方式，采用高效前向糾錯信道編碼技術，提高了數據抗突發干擾和隨機干擾的能力，在信道誤碼率為10-2時，可得到實際誤碼率10-5～10-6。
4. 傳輸距離遠
在開闊視距情況下，天線放置高度位置>2米,可靠傳輸距離可達800m (BER=10-3/1200bps@10dBm), 可靠傳輸距離大于500m (BER=10-3/9600bps@10dBm),可靠傳輸距離大于200m (BER=10-3/38400bps@10dBm)。
5. 透明的數據傳輸
提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的假數據(所收即所發)。
6. 多信道
同一個頻段可以按照用戶需要提供多個信道，滿足用戶多種通信組合方式。
7. 提供2個串口
HAC-uE微功率無線數傳模塊提供UART/TTL和可擴展的RS-485，2種接口方式，可直接與用戶的RS-485設備、單片機或其它UART器件連接使用.
8. 大的數據緩沖區
接口波特率等于空中有效波特率,用戶可設置：1200、2400、4800、9600bps。數據格式為8N1/8E1/8O1用戶自定義，可傳輸大數據幀,用戶編程更靈活。
9. 智能數據控制，用戶無需編制多余的程序
即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中收/發轉換，控制等操作，HAC-uE-A自動完成。
10. 低功耗及休眠功能
接收電流<10mA，發射電流<110mA(20dBm)，休眠電流<10uA。
11. 高可靠性，體積小、重量輕
采用單片射頻集成電路及單片MCU，外圍電路少，可靠性高，故障率低。
