ASR6505 LoRa芯片
ASR6505 LoRa芯片
ASR6505是一款基于STM 8位MCU與SX1262的SIP芯片。支持最全LoRa頻段，較32位單片機的LoRa系統芯片更具成本優勢。具有高靈敏度和高發射功率，豐富接口資源可以滿足不同的應用場景。該芯片集成LorawAN、LinkWAN及AllOS，適用于多種物聯網應用場景，包括表計類、智能城市、安防、智慧畜牧、智能物流、智能樓宇等等。
產品特點：
ASR6505是一種通用的LoRa無線通信芯片組，集成了LoRa無線電收發器、LoRa調制解調器和一個8位CISC MCU，運行頻率為16MHz，8mm*8mm*0.9mm超小尺寸可以滿足客戶不同的產品規格。 LoRa無線電收發機的頻率覆蓋范圍為150MHz ~ 960MHz。LoRa 調制解調器支持LPWAN用例的LoRa 調制和遺留用例的(G)FSK 調制。由ASR6505設計的LoRa無線通信模塊為LPWAN應用提供超長距離和超低功耗通信。
芯片特性：
- SX1262+STM8L152集成。
- 封裝尺寸小：8mm x 8mm x 0.9mm，QFN 68引腳。
- LoRa無線電和LoRa調制解調器。
- 頻率范圍：150MHz～960MHz。
- 最大功率+21dBm恒定射頻輸出。
- 高靈敏度：低至-140dBm。
- 帶有RTC的深度睡眠模式電流：2uA。
- TX模式電流：@17dBm：50mA；@14dBm：40mA。
- RX模式電流：10mA。
- 在LoRa調制模式下，可編程比特率最高可達62.5kbps。
- 在（G）FSK調制模式下，可編程比特率最高可達300kbps。
- 嵌入式存儲器（最多64k字節的閃存和4k字節的SRAM，2k字節的EEPROM）。
- 30x可配置GPIO，1xI2C，2xUART，1xSWIM，1xSPI，3xADC。
- LCD驅動器：2/4/8 COM，最大24段。
- 16 MHz哈佛架構CPU。
- 4通道DMA引擎。
- 嵌入式12位1Msps SAR ADC。
- 嵌入式2x12位DAC。
- 嵌入式2個低功率比較器。
- 96位唯一芯片ID。
- 32.768kHz外部晶體振蕩器。
- 32MHz外部晶體振蕩器

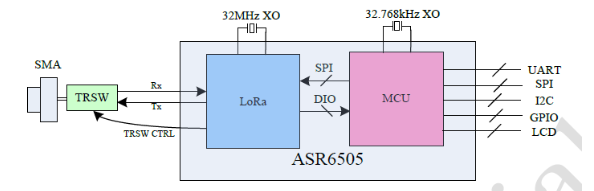

ASR6505內部設計框圖：
