一、方案概述：　

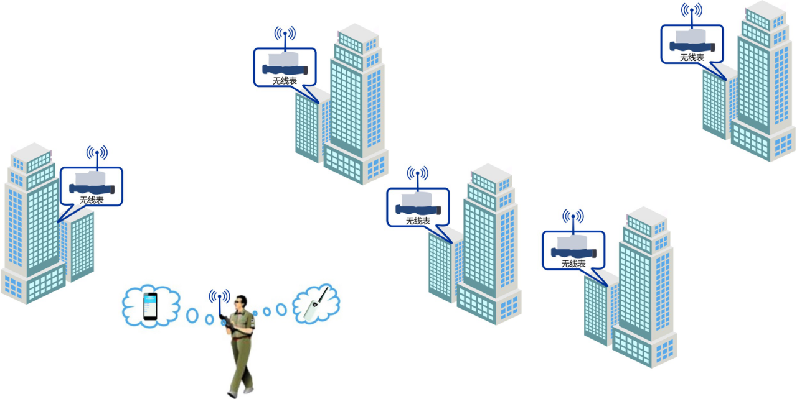

　　Walkby/Driveby 手持機抄表解決方案是深圳市華奧通通信技術有限公司基于FSK技術開發，面向低功耗智能遠傳抄表應用的整體解決方案，該方案無需集中器，無需組網，只需要通過手持機即可實現無線抄表，符合Walk-by 和Drive-by的抄表方式，系統功能包含計量、防磁、 電源電壓檢測、計量值掉電存儲功能、閥門到位開關狀態檢測、控閥電路、自動疏通閥，采用跳頻技術，避免同頻干擾，全面滿足自來水公司、燃?xì)夤緦τ跓o線遠傳抄表應用的各項需求；

二、系統組成及介紹：

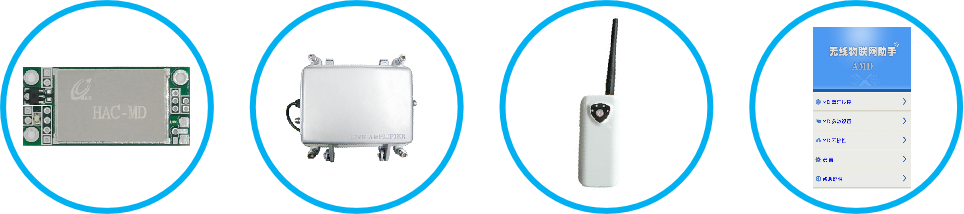

系統組成：無線抄表采集模塊HAC-MD、集中器HAC-GWD、中繼器HAC-RPD、手持機HAC-RHU、WEB服務端。

系統說明：MD 模塊與HAC-RPD 中繼器，HAC-GWD 集中器組成一個固定的多點對一點的通訊網絡，MT定時4小時或者每計量0.5m3低速率上報一次數據到集中器；配套HAC-RHU手持機可組成可移動的多點對一點網絡，MT每25-40秒高速率上報一次數據到手持機。

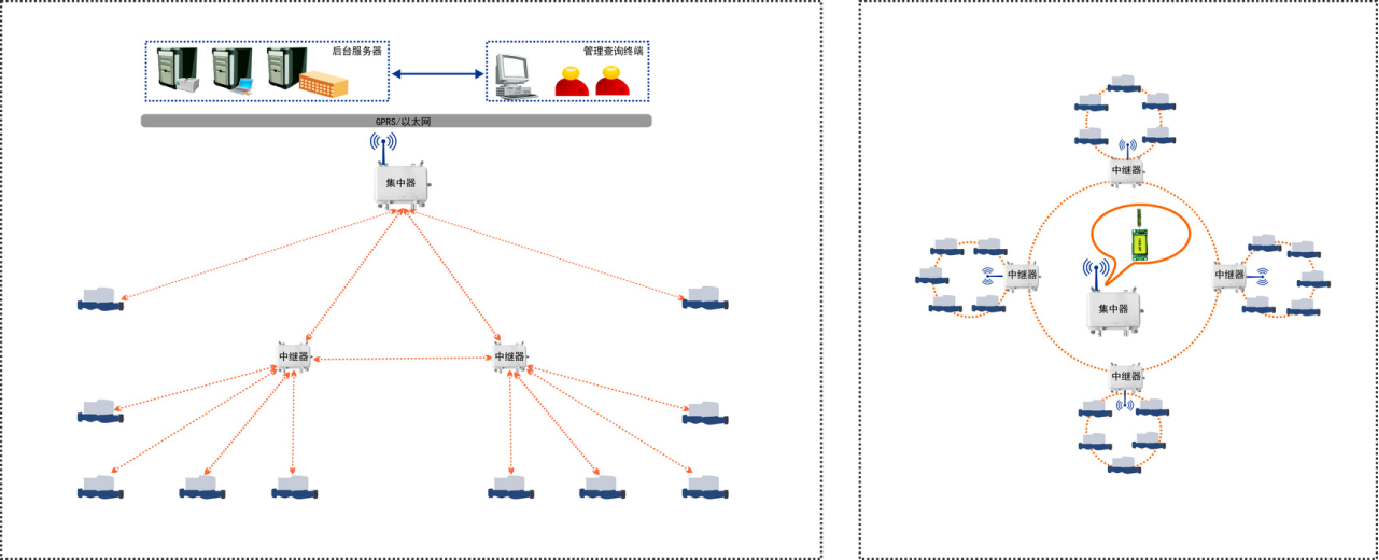

三、系統拓?fù)鋱D：

四、系統功能特點：

·  超遠距離通信：手持機與表端通信距離達1000米

·  超低功耗：終端模塊采用一節ER18505電池，壽命可達10年

·  雙向喚醒：使用HAC08 喚醒方法，可靠的單點喚醒，廣播喚醒和組喚醒

·  使用方便：無需部署網關，手持機移動抄表
